耐磨耐壓拖鏈電纜的結構設計
拖鏈電纜廣泛應用于港口、采礦、鋼鐵、化工、汽
車、物流、石油、包裝等行業,作為各種地下采礦移動
設備,大型起重設備,龍門吊,門式、懸臂式、橋式、搖
臂式起重設備,船用抓斗,垃圾抓斗,輸送、運輸設
備,收纜機,天車及移動行車等設備中卷筒卷盤系統
的連接電纜。相關卷筒卷盤系統需頻繁收纜與放
纜,敷設其中的拖鏈電纜一直處于連續持續頻繁往
復的動態卷繞狀態,在數千次往復運動以及來回摩
擦的敷設環境下,普通拖鏈電纜會發生導體斷芯、護
套開裂和易老化等一系列問題。為此,一種新型耐磨耐壓的拖鏈電纜誕生了。
耐磨耐壓拖鏈電纜結構
1性能要求
該新型耐磨耐壓拖鏈電纜的設計性能要求為:
a.絕緣機械強度)6.5MPa;
b.護套機械強度)18MPa;
c.彎曲循環)550萬次;
d.通過低溫卷繞試驗(-40℃)和成束燃燒試驗(B類)。
2結構設計
根據上述性能要求,對該新型耐磨耐壓拖鏈電
纜展開了以下結構設計:
a.為了使電纜更加柔軟,導體采用由柔韌性較好的較細99. 999 9%退火無氧銅
線制成的0. 15 mm鍍錫銅線以左左的絞合方式絞
合而成,并通過絞合節距的控制,確保軟導體的圓整
性。
b.為了增加電纜的耐候、耐擠壓性能,絕緣層采
用耐候耐擠壓高強度輻照型乙丙橡膠材料。乙丙橡
膠絕緣應緊密擠包在導體上,保證其斷面無目力可
見的氣泡和雜質、外觀圓整、輻照充分且容易與導體
剝離,達到絕緣防護效果。
c.為了加強整根電纜結構強度,保證電纜的耐用性,采用了中心加強
件。中心加強件由芳綸紗以及芳綸紗外部擠包成型
的輻照型乙丙橡膠層組成。為了將各纜芯分隔開提
高絕緣效果,同時加強結構強度提高抗拉和抗壓能
力,采用了填充加強件。填充加強件采用了細首麻
繩,其在實現以上目的的同時,也不會過多增加電纜
的重量。
d.針對拖鏈電纜的性能要求,線芯成纜采
用了特殊絞合方式。
e.為了保證電纜的柔性、耐彎
曲,不易開裂、斷開、老化,能經受長時間卷繞拖拽運
動,能在長行程收放時保持電纜穩定、防扭轉和螺
旋,能在卷筒卷繞過程中抵抗拉力對電纜造成的損
壞以及抵抗扭轉力產生螺旋對電纜內部結構造成的
傷害,在內外護套之間增加了加強抗扭層(編織夾
層)。加強抗扭層采用0. 15 mm鍍錫銅線與特制芳
綸紗混合編織而成,其中鍍錫銅線覆蓋率為80%。
f.為了更好地對護套開裂問題,采用了雙護套結
構,內外護套均采用了熱塑性聚氨醋彈性體橡膠材
料(TPU)。內護套為特制的耐候高強度TPU,為了
保護纜芯穩定,采用全擠壓式擠出;外護套為特制的

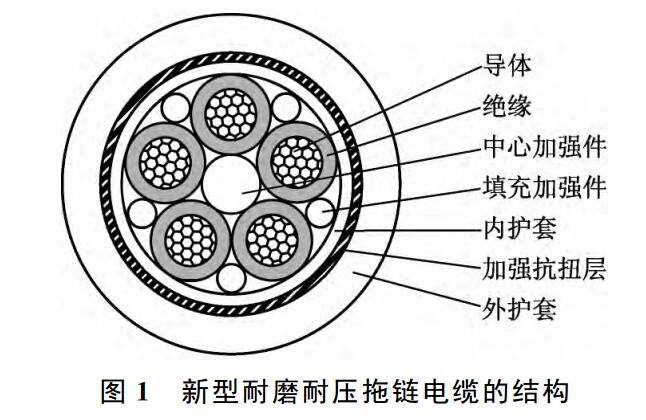

耐候耐磨高強度TPU。最終設計的新型耐磨耐壓
拖鏈電纜結構如圖1所示。
3結束語
經檢測,該新型耐磨耐壓拖鏈電纜產品完全滿
足了所有設計性能要求,能長時間經受卷繞拖拽運
動,具有非常優異的抗張、耐磨、絕緣耐壓、卷繞耐壓
等特性,且能在卷筒卷繞過程中抵抗拉力對電纜造
成的損壞以及抵抗扭轉力產生螺旋對電纜內部結構
造成的傷害。
